适用掘进工作面、煤仓、密闭墙带式输送机等井下关键危险区域的安全预警
广泛适用掘进工作面、煤仓、密闭墙带式输送机等井下关键区域安全预警

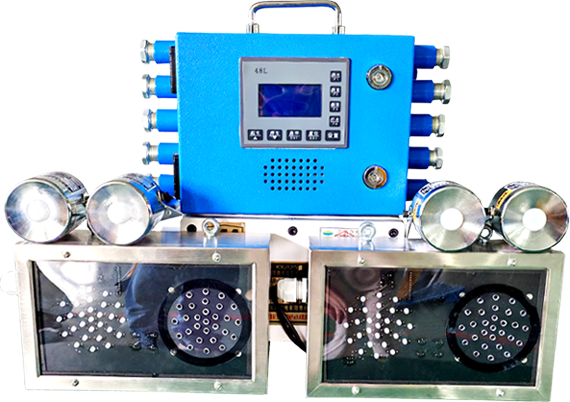

矿用电子围栏防护系统是一种安全防护系统，广泛应用于掘进工作面、煤仓、密闭墙带式输送机等井下关键危险区域的安全预警。该系统通过红外感应技术、机器视觉识别技术等手段，实现作业人员进入危险区域时，及时发出声光报警或触发设备停机，避免事故发生。
实力厂家 精工品质 规格齐全 支持定制广泛适用掘进工作面、煤仓、密闭墙带式输送机等井下关键区域安全预警
系统自动触发报警人员进入危险区域时，自动停机并报警提示
广泛应用于掘进工作面、煤仓,密闭墙、带式输送机等井下关键危险区域
预警区、警示区、闭锁区三级防护避免事故发生
人员接近防护系统与生产作业工艺相吻合，不因多机作业出现误报警
广泛适用掘进工作面、煤仓、密闭墙带式输送机等井下关键区域安全预警
掘进工作面掘进装备(综掘机、掘锚机、掘锚一体机、连采机等)部位
掘进工作面锚护装备(两臂锚杆机、四臂锚杆机、运锚机等)部位
掘进工作面辅助作业装备(梭车、铲运车、装载机、耙装机等)部位
给料破碎机、
连运头车部位
矿井主运输和采取带式输送机驱动部分和机尾滚简等部位
溜煤眼或煤仓上、
下口等部位
密闭墙外部
采煤工作面转载机部位
广泛适用掘进工作面、煤仓、密闭墙带式输送机等井下关键区域安全预警
现场人员接近采煤工作面刮板输送机机头、转载机过桥破碎机入料口等预警区域时，系统自动触发声光报警提示;人员进入危险区域时，自动停机并报警提示
现场人员进入掘进工作面掘进装备的预警区域范围时，系统自动触发声光报警提示;进入危险区域范围时，系统发出声光报警提示同时触发掘进装备停机
现场人员进入掘进工作面锚护装备的预警区域范围时，系统自动触发声光报警提示:进入危险区域范围时，系统发出声光报警提示同时触发锚护装备停机
现场人员进入掘进工作面辅助作业装备的预警区域范围时，系统自动触发声光报警提示;进入危险区域范围时，系统发出声光报警提示同时触发辅助作业装备停机
现场人员进入给料破碎机、连运头车危险范围时，系统自动触发设备停机报警并发出声光报警提示
现场人员误入运行中的带式输送机内，在带式输送机的搭接部位、过桥架设部位等特殊危险区域设定人员检测预警区，当人员进入危险预警范围时，系统瞬间自动触发带式输送机停机并报警提示
现场人员进入溜煤眼或煤仓口等预警区域范围时，系统自动触发声光报警提示;进入危险范围时，系统瞬间自动触发溜煤眼或煤仓上口的运输设备停机并报警提示
现场人员进入密闭墙危险范围时，系统自动触发进入危险区域的声光报警提示
广泛适用掘进工作面、煤仓、密闭墙带式输送机等井下关键区域安全预警

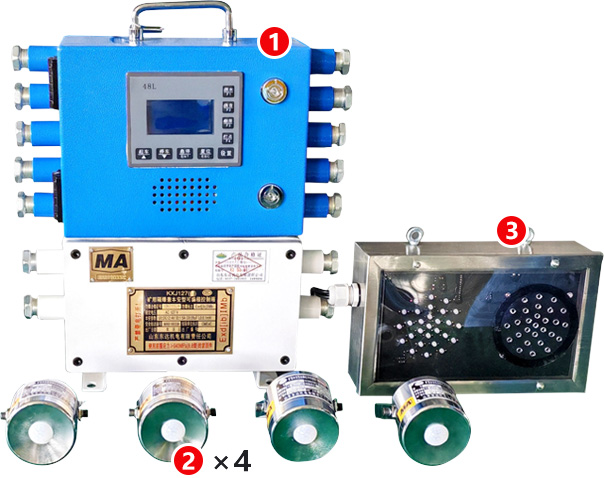

| 名 称 | 型 号 | 数 量 |
| ①矿用隔爆兼本安型PLC控制器 | KXJ127(B) | 1 |
| ②矿用本安型热释红外传感器 | ZP-12R | 4 |
| ③矿用本安型声光报警箱 | KXB12(A) | 1 |
根据现场的作业需求划定预警区域和停机区域两级电子围栏，在预警区域和停机区域分别安置一组矿用本安型热释红外传感器。当人员进入预警区域时，预警区域热释传感器触发并将信号传输至矿用隔爆兼本安型PLC控制器，控制器通过逻辑运算后控制矿用本安型声光报警箱发出声光报警，提醒进入区域人员。当人员进入停机区域时，停机区域热释传感器触发并将信号传输至矿用隔爆兼本安型PLC控制器，控制器通过逻辑运算后控制矿用本安型声光报警箱发出声光报警，同时PLC控制器发出停机信号给该区域运行设备执行停机操作。当需要在电子围栏划定区域进行检修作业时，可通过PLC控制器进入检修模式，在设定时间内不触发电子围栏功能。同时PLC控制器具备以太网通讯接口，可接入并下环网方便实现对该区域的远程控制及监测。

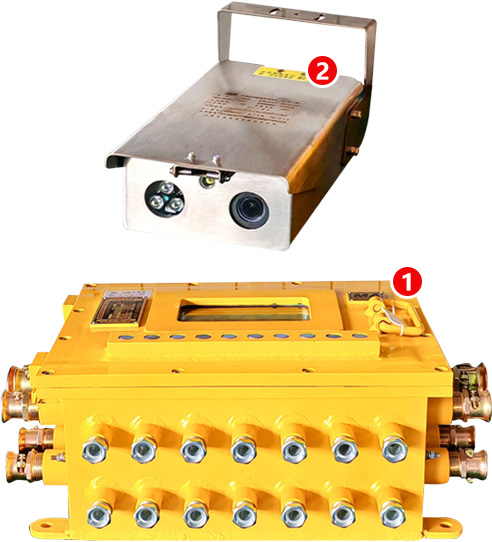

| 名 称 | 型 号 | 数 量 |
| ①矿用隔爆兼本安型直流稳压电源 | KDW127(A) | 1 |
| ②矿用本安型报警摄像仪 | KBA12J | 1 |
根据现场的作业需求划定预警区域和停机区域两级电子围栏，将矿用本安型报警摄像仪安装在现场合适位置，通过矿用本安型报警摄像仪的设置软件可同时实现对预警区域和停机区域的划设，当进入不同的区域时触发对应区域的输出信号，并将触发信号传输至该区域运行设备执行相关的保护动作。同时矿用本安型报警摄像仪自身具备语音声光报警功能。矿用隔爆兼本安型直流稳压电源作为矿用本安型报警摄像仪的关联设备，为其提供电源。
| 名 称 | 型 号 | 数 量 |
| ①矿用隔爆兼本安型PLC控制器 | KXJ127(B) | 1 |
| ②矿用本安型报警摄像仪 | KBA12J | 1 |
| ③隔爆兼本安型语言声光报警器 | KXB127(A) | 1 |
根据现场的作业需求划定预警区域和停机区域两级电子围栏，将矿用本安型报警摄像仪安装在现场合适位置，通过矿用本安型报警摄像仪的设置软件可同时实现对预警区域和停机区域的划设，当进入不同的区域时触发对应区域的输出信号，并将信号传输至矿用隔爆兼本安型 PLC 控制器，控制器通过逻辑运算后控制隔爆兼本安型语言声光报警器发出语音报警，同时报警器屏幕进行字幕提示。当停机区域的信号触发后，PLC 控制器将停机信号传输至该区域的设备执行停机操作。当需要在电子围栏划定区域进行检修作业时，可通过 PLC 控制器进入检修模式，在设定时间内不触发电子围栏功能。同时PLC控制器具备以太网通讯接口，可接入井下环网，方便实现对该区域的远程控制及监测。
